　 一、產品概述
本產品使用于適用于戶內交流50HZ，工作電壓6KV、10KV，額定電流630A及以下電流等級的電力系統中，作為高壓電器設備的控制和保護開關。廣泛應用在煤礦饋電系統組成的礦用防爆型配電裝置中。
二、基本形式
1輔助觸頭為三常開三常閉
2斷路器為彈簧儲能機構
3斷路器帶分勵脫扣器，欠壓脫扣器和手動脫扣器
三、產品正常工作條件
1海拔高度                    不超過1000m；

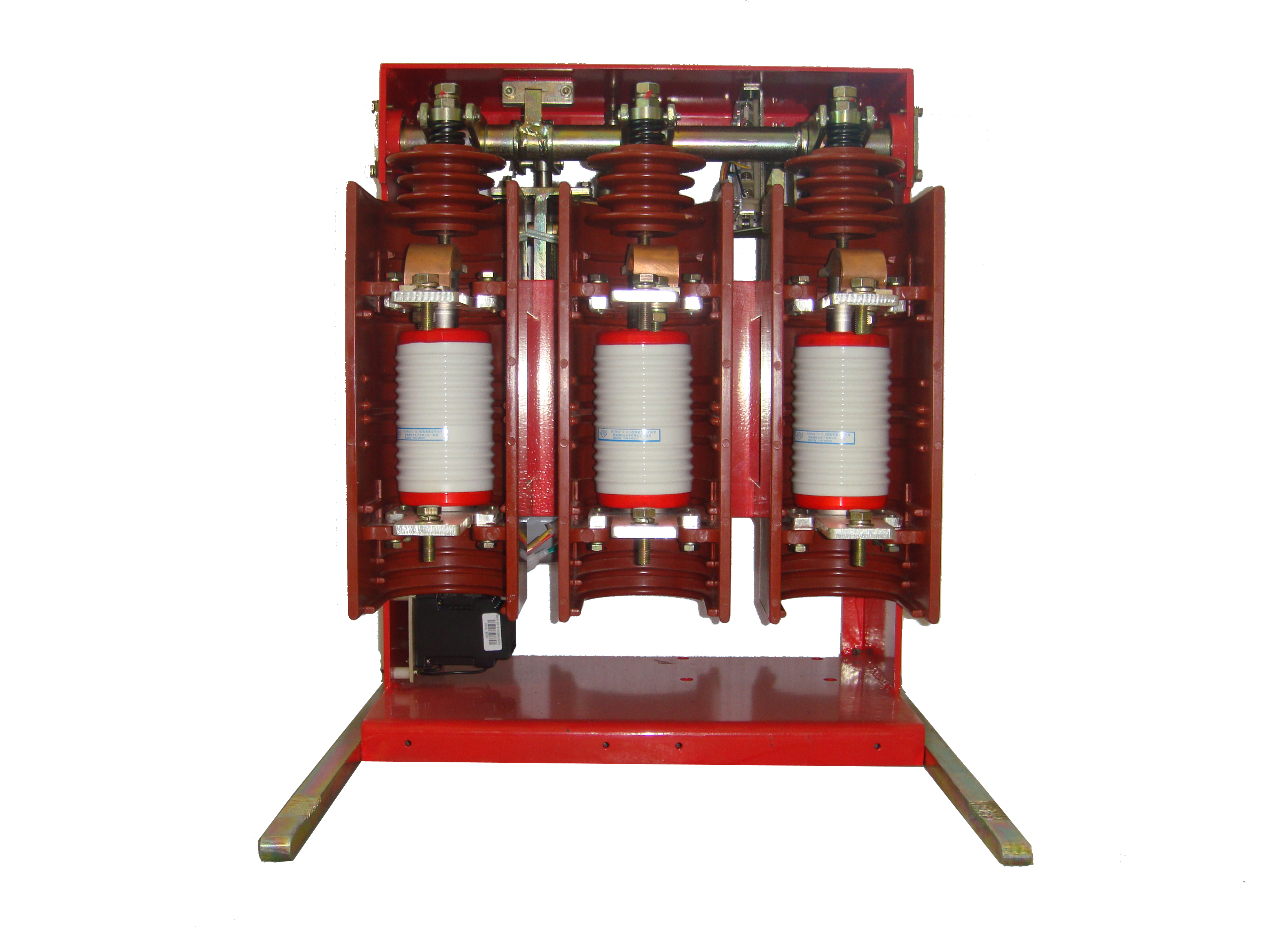

2環境溫度                     -5℃～+40℃；                                      此處付產品圖片資料
3相對濕度                     ≤95%（+25℃）；
4安裝位置與垂直面的傾斜度不大于15度；
5不能用于有顯著污穢、化學腐蝕及劇烈振動的場所。
四、技術參數及主要特性

型號規格 技術參數	ZN口-7.2/630-12.5 A型 ZN口-12/630-12.5 A型	ZN口-12/630-12.5 B型	ZN口-12/630-12.5 D型	ZN口-7.2/630-12.5 E型 ZN口-12/630-12.5 E型	ZN口-12/630-12.5 G型
額定電壓V	6000/10000	10000	10000	6000/10000	10000
最高工作電壓V	7200/12000	12000	12000	7200/12000	12000
額定電流A	630	630	630	630	630
額定短路開斷電流A	12500	12500	12500	12500	12500
電壽命（萬次）	1	1	1	1	1
機械壽命（萬次）	1	1	1	1	1
平均合閘速度	0.6～1.3m/s	0.6～1.3m/s	0.6～1.3m/s	0.6～1.3m/s	0.6～1.3m/s
平均分閘速度	0.8～1.5m/s	0.8～1.5m/s	0.8～1.5m/s	0.8～1.5m/s	0.8～1.5m/s
觸頭開距mm	8±1/9±1mm	9±1mm	9±1mm	9±1mm	9±1mm
觸頭超程mm	3+1	3+1	3+1	3+1	3+1
三相不同期時間	＜1ms	＜1ms	＜1ms	＜1ms	＜1ms
單級合閘回路電阻	≤120µΩ	≤120µΩ	≤120µΩ	≤120µΩ	≤120µΩ
相間中心距離mm	138mm	163mm	150mm	140 mm	158 mm
輔助開關	三常開三常閉	三常開三常閉	三常開三常閉	三常開三常閉
輔助開關額定電壓	220V	220V	220V	220V
輔助開關電流	AC5A，DC1A	AC5A，DC1A	AC5A，DC1A	AC5A，DC1A
貯能電機控制電壓	（交直流）110V	（交直流）110V	（交直流）110V	（交直流）100V	（直流）100V
分勵線圈控制電壓	（直流）100V	（直流）100V	（直流）100V	（直流）100V	（直流）100V
失壓線圈控制電壓	（交流）110V	（交流）110V	（交流）110V	（直流）100V	（直流）100V
貯能電機功率	240w	240w	240w	250 w	70 w

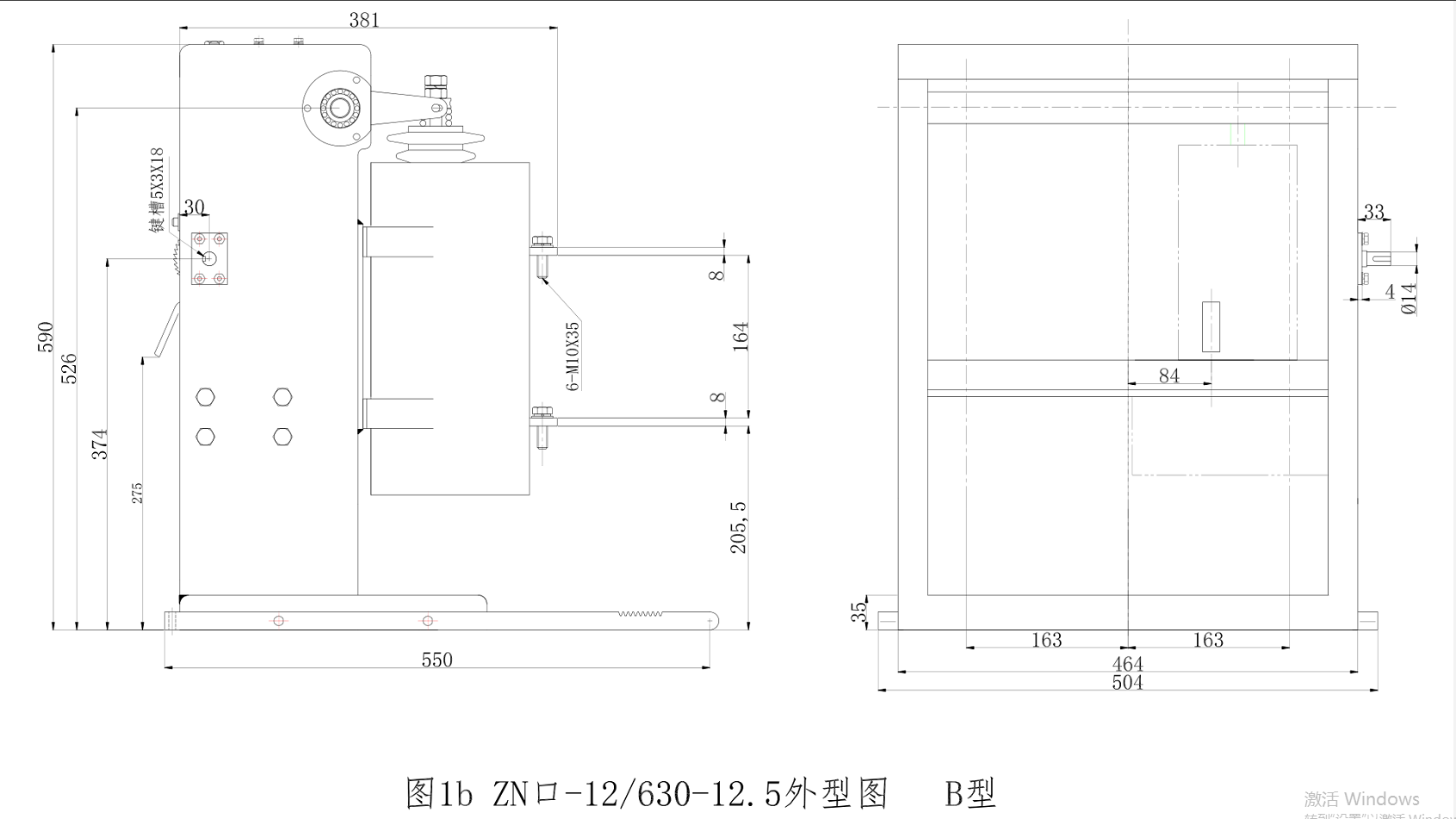

外型尺寸 (高X寬X深mm)	533X460X510 558X460X510	590X504X560	575X460X430	520X420X420	537X495X480
