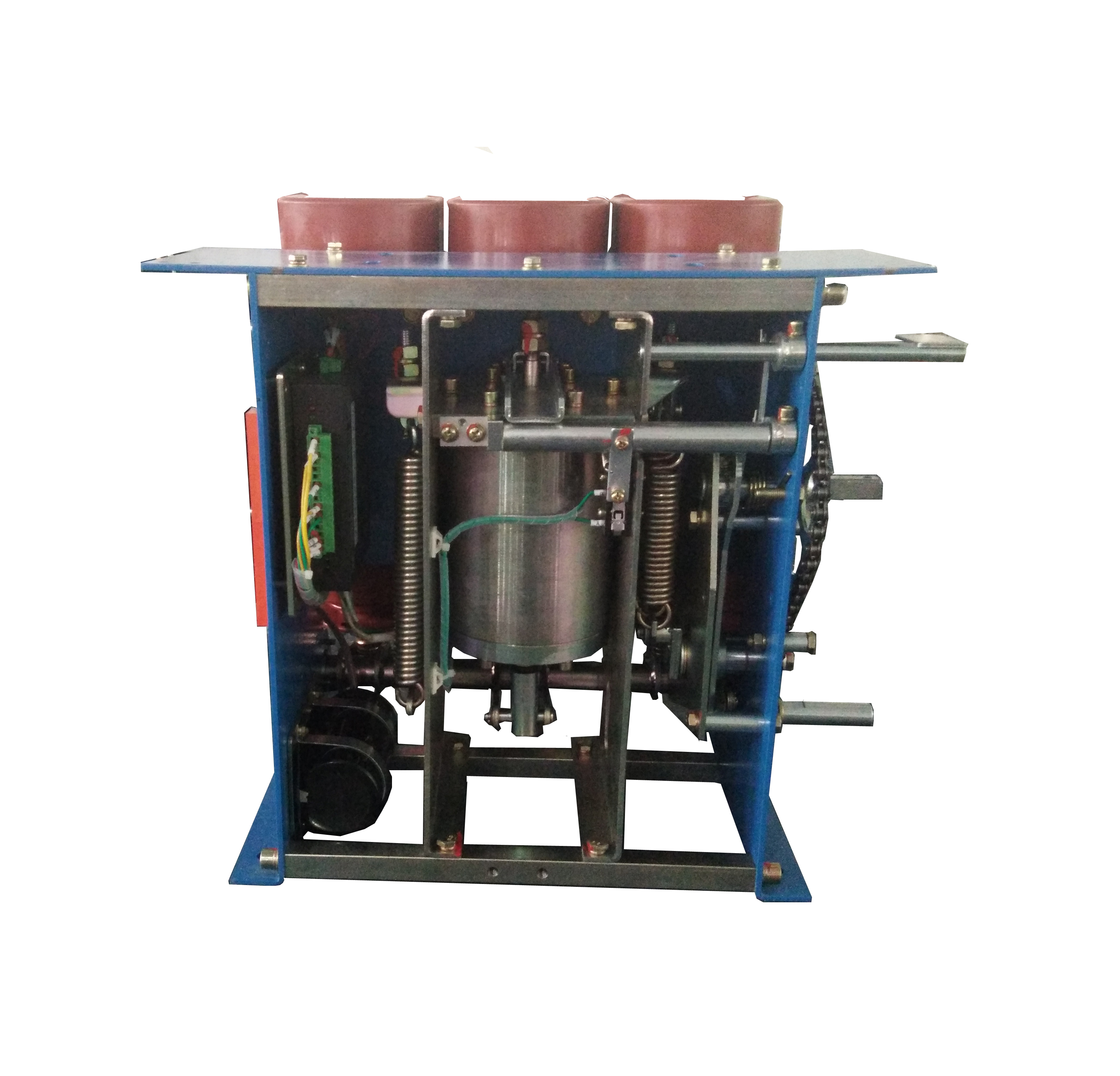

ZN口-7.2（12）/Y630-12.5 B型

一、產品概述
ZN口--7.2（12）/Y630-12.5永磁機構高壓真空斷路器適用于戶內交流50HZ，額定電壓7.2KV、12KV，額定電流630A及以下的電力系統中，作為高壓電器設備的控制和保護開關。尤其適用于煤礦饋電系統組成的礦用一般型及高壓隔爆型配電裝置中。
該斷路器內設電動分（合）閘、欠壓脫扣、應急手分、機械手動脫扣等裝置。永磁操作機構控制器采用智能一體化設計，集成了電容充放電、失壓脫扣、防跳躍、通信等功能。本產品結構簡單、零件少、使用壽命長、一般不需維修、性能可靠、技術先進，是傳統彈簧操作機構斷路器的理想替代品。
二、產品型號、名稱和型號含義

三、產品正常工作條件
1海拔高度不超過：        1000米
2 環境溫度：              -5℃～+40℃
3 相對濕度：              +25℃時不大于95%
4 安裝位置與垂直面的傾斜度不大于15度
5 輔助開關使用類別 AC-15  DC-13;
6 不能用于有顯著污穢、化學腐蝕及劇烈振動的場所。
四、技術參數及主要特性








型號規格 技術參數	ZN口-12/Y630-12.5A型	ZN口-7.2(12)/Y630-12.5B型	ZN口-12/Y630-12.5C型
額定電壓V	10000	6000/10000	10000
最高工作電壓V	12000	7200/12000	12000
額定電流A	630	630	630
額定短路開斷電流A	12500	12500	12500
額定電流開斷次數（萬次）	1	1	1
機械壽命（萬次）	1	1	1
平均合閘速度	0.6~1.3m/s	0.6~1.3m/s	0.6~1.3m/s
平均分閘速度	0.8~1.5m/s	0.8~1.5m/s	0.8~1.5m/s
觸頭開距mm	9±1	8±1/9±1	9±1
觸頭超程mm	3＋1	3＋1	3＋1
三相不同期時間	＜1ms	＜1ms	＜1ms
單級合閘回路電阻	＜120μΩ	＜120μΩ	＜120μΩ
永磁機構循環操作最小間隔時間	20s	20s	20s
外型尺寸 (高X寬X深mm)
