一、
產品概述
本產品選用ZKTD630/1.14-12.5型真空開關管。其主體為上、下結構，即開關管部分與合閘、鎖扣機構部分。使之調整，維修很方便，而且分斷能力強，可靠性高，并具有保護功能齊全，機械壽命長、電壽命長等特點。主要適合用于1140V或660V配電電網中，用來分配電能，保護線路及電源設備，由于進出母排在斷路器后側，可以很方便地組成插接式隔爆型饋電開關。一般本斷路器應與電子脫扣器配合使用，DT5系列電子脫扣器性能可完全滿足該斷路器的技術要求。
二、基本形式
1輔助觸頭為三常開三常閉
2斷路器為電磁合閘，機械保持（欠壓線圈帶電時）
3斷路器帶分勵脫扣器，欠壓脫扣器和手動脫扣器
三、產品正常工作條件
1 海拔高度不超過2000米；
2 環境溫度：-5℃～+40℃；
3 大氣條件，氣溫在+40℃時，相對濕度不大于50%；
4 安裝條件，垂直安裝，傾斜度不超過15度；
5 輔助開關使用類別AC-15 DC-13；
6 污染等級三，安裝類別主電路Ⅱ，控制電路Ⅰ；
四、技術參數及主要特性
型號規格
技術參數 |
ZK1-630/1.14-12.5(固定式) |
ZK1-630/1.14-12.5(插接式) |
|
額定電壓V |
1140 |
1140 |
|
額定電流A |
630 |
630 |
|
額定短路開斷電流A |
12500 |
12500 |
|
電壽命（萬次） |
≥0.3 |
≥0.3 |
|
機械壽命（萬次） |
≥1.5 |
≥1.5 |
|
固有合閘時間 |
＜100ms |
＜100ms |
|
固有分閘時間 |
≤30ms |
≤30ms |
|
控制電壓V |
220 |
220 |
|
三相不同期時間 |
＜1ms |
＜1ms |
|
單級合閘回路電阻 |
≤100µΩ |
≤100µΩ |
|
觸頭開距mm |
3～4 |
3～4 |
|
觸頭超程mm |
1.5～2 |
1.5～2 |

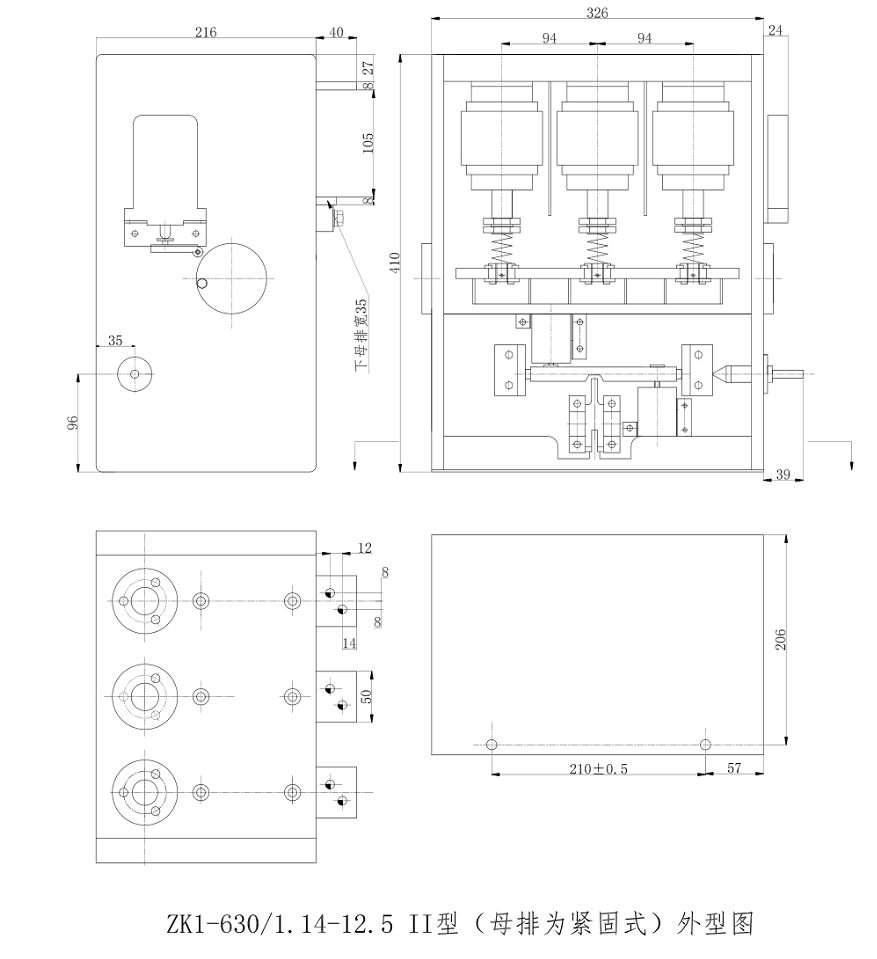

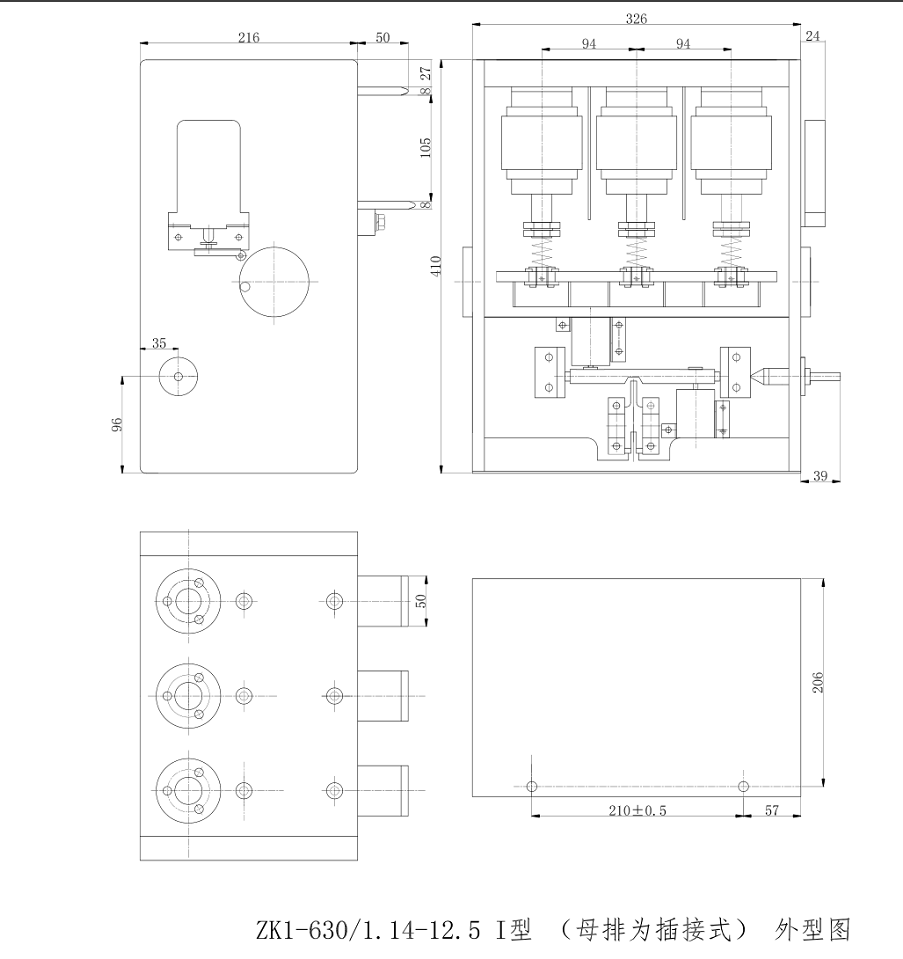

外型尺寸
(高X寬X深mm) |
410X350X256 |
410X350X266 |
