一、產品概述

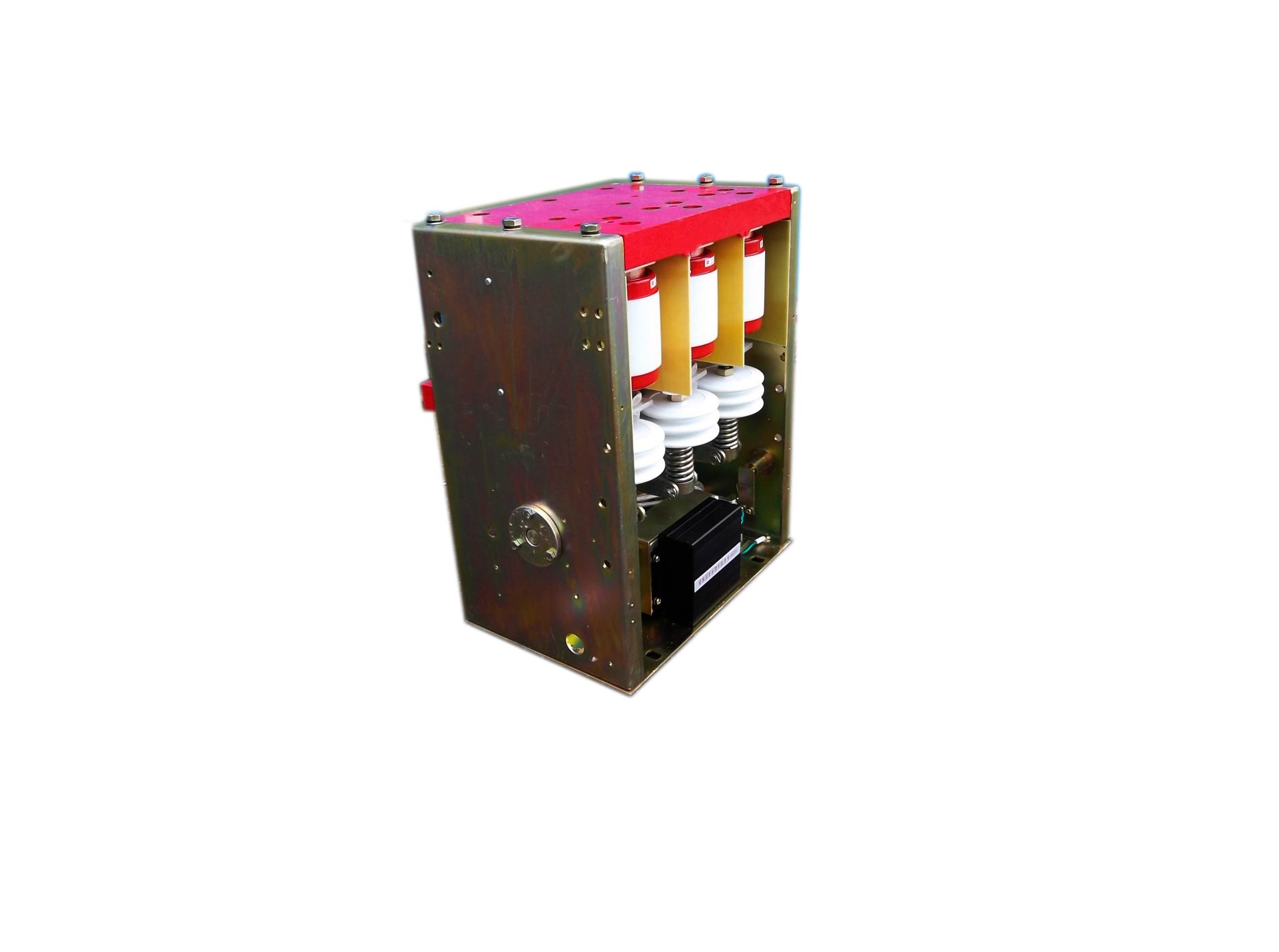

本產品適用于戶內交流50HZ，額定電流1000A、額定電壓1140V的電力系統中,作為電器設備的控制和保護開關，尤其適用于煤礦饋電系統組成的礦用?般型及隔爆型配電裝置中。產品結構簡單、零件少、使用壽命長、一般不需維修，且控制簡單、電源功耗小、性能可靠、分?jǐn)嗄芰?qiáng)，是傳統電磁操作機構斷路器的理想替代品。
二、基本形式
1 輔助觸頭為三常開三常閉）
2 斷路器為電磁操動，永久磁鐵終端保持，電子控制。
三、產品正常工作條件
1海拔高度不超過： 1000米
2 環境溫度： -5℃～+40℃
3 相對濕度： +25℃時不大于95%
4 安裝位置與垂直面的傾斜度不大于15度
5 周圍氣氛中無破壞絕緣的氣體及導電塵埃
四、技術參數及主要特性
型號規格
技術參數 |
ZK1Y-1000/1.14-15固定式 |
ZK1Y-1000/1.14-15插接式 |
|
額定電壓V |
1140 |
1140 |
|
額定電流A |
1000 |
1000 |
|
額定短路開斷電流A |
15000 |
15000 |
|
機械壽命（萬次） |
1 |
1 |
|
固有合閘時間 |
＜70ms |
＜70ms |
|
固有分閘時間 |
≤30ms |
≤30ms |
|
控制電壓V |
127 |
127 |
|
三相不同期時間 |
≤1ms |
≤1ms |
|
單級合閘回路電阻 |
≤100µΩ |
≤100µΩ |
|
觸頭開距mm |
3+1mm |
3+1mm |
|
觸頭超程mm |
1.8+0.5mm |
1.8+0.5mm |
外型尺寸
(高X寬X深mm) |
424X326X283 |
338X326X283 |
